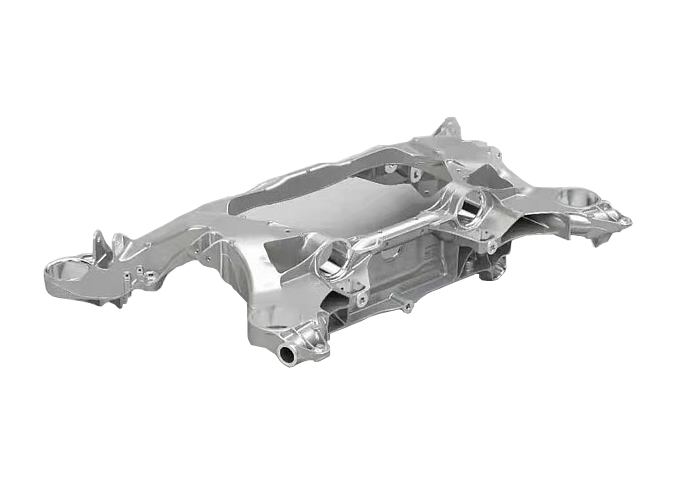

减震塔 前后车架
| 机型 | 单位 | LW1500 |
| 行程 | ||
| X轴行程 | mm | 1500 |
| Y轴行程 | mm | 1400 |
| Z轴行程 | mm | 850 |
| 主轴端面离五轴转台回转中心距离(Z方向) | mm | 100~+950 |
| 主轴中心离五轴转台回转中心距离(Y方向) | mm | -600~+800 |
| 工作台面距A轴回转中心 | mm | 100 |
| 工作台 | ||
| 工作台面积 | mm | Φ800 |
| 工作台载重 | mm | 800 |
| 工件回转空间 | mm | Φ1600 |
| 主轴 | ||
| 主轴额定功率 | kw | 30(S1) |
| 主轴转速 | rpm | 10000 |
| 主轴锥孔 | - | HSK-A63 |
| 主轴输出扭矩(S1) | N.m | 72(S1) |
| 进给 | ||
| 切削进给速度 | m/min | 30/30/30 |
| 快速进给速度 | m/min | 60/40/60 |
| 三轴加速度 | m/s2 | 60/40/60 |
| 精度 | ||
| 定位精度 | mm | 0.008/300 |
| 重复定位精度 | mm | 0.005/300 |
| A轴 | - | 12” |
| C轴 | - | 8” |
| 自动换刀 | ||
| 刀库容量 | PCS | 8” |
| 最大刀径-相邻刀 | mm | 75 |
| 最大刀径-邻空刀 | mm | 150 |
| 最大刀长 | mm | 350 |
| 最大刀重 | kg | 8 |
| 其他 | ||
| 电源需求 | - | AC380，50HZ，50KVA |
| 气源压力 | Mpa | 0.5~0.7 |
| 机械净重 | kg | 18000 |
| 占地面积 | mm2 | 4500X5500X3500 |
| 标配附件 | 选配附件 | ||
| 华中数控HNC-848Di | 40T链式刀库 | SIEMENS 840D SL控制器 | 变压器 |
| 自动断电功能 | 电箱空调 | 主轴中心出水20bar/60bar | 稳压器 |
| 主轴锥孔清洁吹气 | 三色警示灯 | 切削液油水分离装置 | |
| 主轴冷却系统 | 工作灯 | 切削液雨雾冷切装置 | |
| 主轴环状式切削液冷切系统 | 操作手轮 | 自动刀具测量装置 | |
| 中央集中自动润滑装置 | 地基水平调整块及伞形勾 | 自动工件测量装置 | |
| 全围式外防护罩 | 工具箱及工具 | 工件测量特殊要求软件 | |
* 产品不断更新，产品参数以实际出货为准
