产品详情
产品详情
解决方案

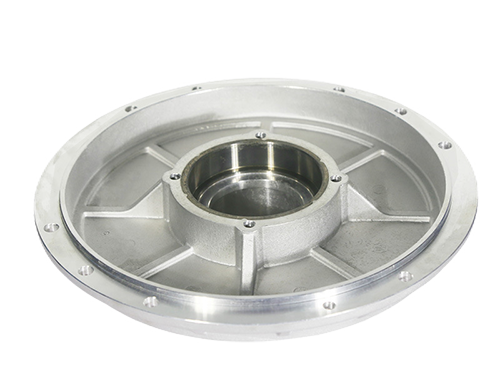

电机壳盖板
机械特点
1、三轴重载型滚柱导轨，高刚性。
2、全新动柱型结构，可靠的铣削性能。
3、车铣一体主轴，无可比拟的高生产力。
4、Z轴大加工行程，覆盖的加工范围更广。

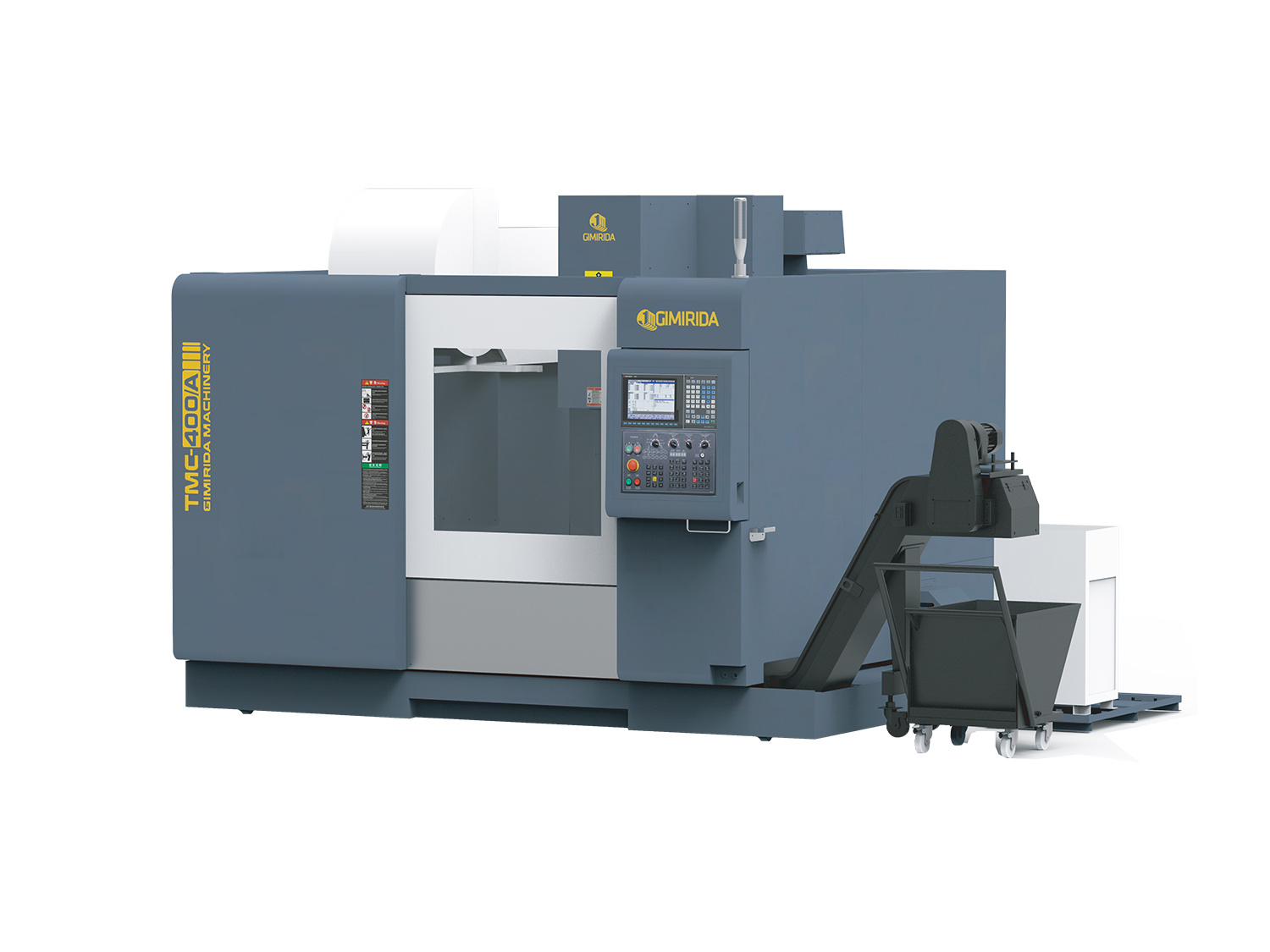

| 机型 | 单位 | TMC400/A |
| 行程 | ||
| X轴行程 | mm | 650 |
| Y轴行程 | mm | 450 |
| Z轴行程 | mm | 650 |
| 主轴鼻端至工作台距离(立式) | mm | 150-800 |
| C轴最小分度 | ° | 0.001° |
| C轴摆动角度 | ° | nx360° |
| 工作台 | ||
| 工作台面积 | mm | Φ400/12H7 |
| 工作台载重 | mm | 200 |
| 主轴 | ||
| 主轴额定功率 | kw | 11 |
| 主轴转速 | rpm | HSK T63/BBT40 |
| 主轴锥孔 | - | 8000 |
| 主轴输出扭矩(S1/S6) | N.m | 52.5/118 |
| 进给 | ||
| 切削进给速度 | m/min | 10000 |
| 快速进给速度 | m/min | 20000 |
| 精度 | ||
| 定位精度 | mm | 0.008/300 |
| 重复定位精度 | mm | 0.005/300 |
| 自动换刀 | ||
| 刀库容量 | PCS | 24T/30T/40T |
| 最大刀径-相邻刀 | mm | Φ80 |
| 最大刀径-邻空刀 | mm | Φ150 |
| 最大刀长 | mm | 300 |
| 最大刀重 | mm | 8 |
| 其他 | ||
| 电源需求 | - | AC380，50HZ，50KVA |
| 气源压力 | Mpa | 0.5-0.7 |
| 机械净重 | kg | 约6200 |
| 占地面积 | mm2 | 4200X3050 |
| 标配附件 | 选配附件 | ||
| 华中数控828 DI 控制器 | 电箱空调 | 新代 | |
| 自动断电功能 | 三色警示灯 | 主轴中心出水20bar/60bar | |
| 主轴锥孔清洁吹气 | 工作灯 | 切削液油水分离装置 | |
| 主轴冷却系统 | 操作手轮 | 切削液雨雾冷切装置 | |
| 主轴环状式切削液冷切系统 | 地基水平调整块及伞形勾 | 自动工件测量装置 | |
| 中央集中自动润滑装置 | 工具箱及工具 | 工件测量特殊要求软件 | |
| 全围式外防护罩 | 铣车复合加工功能（全系列） | 变压器 | |
| 24T圆盘刀库 | 稳压器 | ||
* 产品不断更新，产品参数以实际出货为准
