TF天车摇篮系列加工中心

TF天车摇篮系列加工中心机床采用天车型结构，底座、采用源自瑞士的矿物铸件配方浇铸而成，没有内应力，不用做时效去应力，使机床保持良好的静态精度稳定性。矿物铸件有着良好的吸震性能，本身材料能够吸收加工中产生的震动，从而保证机床良好的动态性能。机床主体材料矿物铸件的热导率是铸铁的50分之一，能够保证机床长时间的热稳定性。

关键词

金匠智能，设备，专业

所属分类

新能源汽车系列

推荐产品

留言咨询

产品详情

解决方案

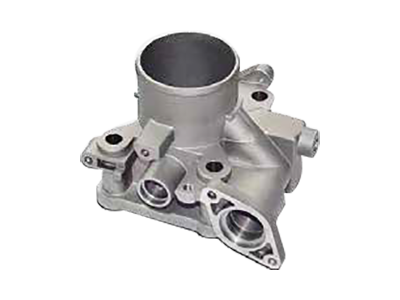

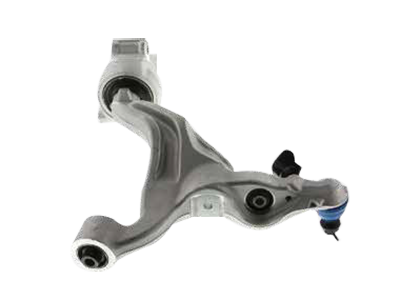

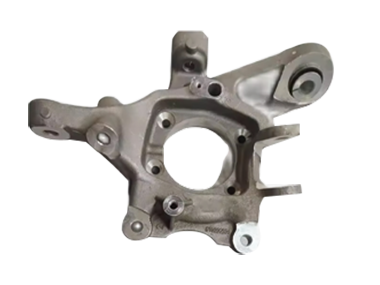

控制臂转向节阀体

　　机械特点

　　1、机床采用天车型结构，底座、采用源自瑞士的矿物铸件配方浇铸而成，没有内应力，不用做时效去应力，使机床保持良好的静态精度稳定性。矿物铸件有着良好的吸震性能，本身材料能够吸收加工中产生的震动，从而保证机床良好的动态性能。机床主体材料矿物铸件的热导率是铸铁的50分之一，能够保证机床长时间的热稳定性。

　　2、移动部件采用HT300铸铁材质，保证机床刚性;

　　3、采用DD直驱五轴摇篮，AC轴带3角秒圆光栅。

机型	单位	TF320	TF400	TF630	TF800
行程
X轴行程	mm	400	500	850	1000
Y轴行程	mm	600	800	800	1000
Z轴行程	mm	350	350	550	650
主轴鼻端至工作台距离(立式)	mm	100-450	150-500	100-650	100-750
A轴摆动角度(最小分度0.001°)	°	±120°	-91~121°	-91~121°	±120°
C轴摆动角度	°	nx360°	nx360°	nx360°	nx360°
工作台
工作台面积	mm	Φ320	Φ400/14H7	Φ630/18H7	Φ800/18H7
工作台载重	mm	100	200	850	1000
主轴
主轴额定功率	kw	7.5	20	30	30/54
主轴转速	rpm	36000	20000	24000	18000/10000
主轴锥孔	-	HSK E40	HSK A63	HSK A63	HSK A63/HSK A100
主轴输出扭矩(S1/S6)	N.m	3.4/5.6	35/70	75/150	75/150，260/300
进给
切削进给速度	m/min	20000
快速进给速度	m/min	36000
精度
定位精度	mm	0.008/300
重复定位精度	mm	0.005/300
自动换刀
刀库容量	PCS	20T/32T	16T	40T/60T	40T/60T
最大刀径-相邻刀	mm	Φ80	Φ80	Φ75	Φ75
最大刀径-邻空刀	mm	Φ140	Φ140	Φ140	Φ140
最大刀长	mm	200	300	300	300
最大刀重	mm	4	8	8	8/15
其他
电源需求	-	AC380，50HZ，30KVA	AC380，50HZ，50KVA	AC380，50HZ，90KVA	AC380，50HZ，90KVA
气源压力	Mpa	0.5-0.7
机械净重	kg	约5000	约6000	约15000	约20000
占地面积	mm2	2625X1960	2230X4000	3640X4500	3000X5200

标配附件		选配附件
SIEMENS 840D SL控制器	刀库（刀库数量根据技术协议）	广州数控	变压器
自动断电功能	电箱空调	主轴中心出水20bar/60bar	稳压器
主轴锥孔清洁吹气	三色警示灯	切削液油水分离装置
主轴冷却系统	工作灯	切削液雨雾冷切装置
主轴环状式切削液冷切系统	操作手轮	自动刀具测量装置
中央集中自动润滑装置	地基水平调整块	自动工件测量装置
全围式外防护罩	工具箱及工具	工件测量特殊要求软件

* 产品不断更新，产品参数以实际出货为准

机械参数	单位	TF320	TF400	TF630	TF800
工作台面尺寸	mm	Φ320	Φ400/14H7	Φ630/18H7	Φ800/18H7
工作台承重	kg/m²	100	200	850	1000
三轴行程	mm	400X600X350	500X800X350	850X800X550	1000X1000X650
A轴摆动角度(最小分度0.001°)	度	±120°	-91~121°	-91~121°	±120°
C轴摆动角度	度	nx360°	nx360°	nx360°	nx360°
主轴端面至工作台面距离	mm	100-450	150-500	100-650	100-750
主轴锥孔		HSK E40	HSK A63	HSK A63	HSK A63/HSK A100
主轴形式		电主轴	电主轴	电主轴	电主轴
主轴额定功率	kw	7.5	20	30	30/54
主轴最高转速	rpm	36000	20000	24000	18000/10000
主轴扭矩(S1/S6)	NM	3.4/5.6	35/70	75/150	75/150,260/300
主轴直径(mm)	mm	Φ120	Φ150	Φ190	Φ190/230
刀具最大直径	mm	Φ80	Φ80	Φ75/140	Φ120
刀库		20T/32T	16T	40T/60T	40T/60T
刀具最大长度	mm	200	300	300	300
刀具最大重量	kg	4	8	8	8
刀具换刀时间	sec	1.5	8	4	4
三轴快速移动速度)	mm/min	36000	36000	36000	36000
X.Y.Z轴电机联接方式		直连	直连	直连	直连
X.Y.Z轴电机扭矩	NM	23/23/27	23/23/27	36/36/36	36/36/36
A.C轴电机扭矩	NM	780/220	715/325	3000/1500	6000/3000
A.C轴最大转速	rpm	100/300	100/300	60/100	60/100
补偿后X.Y.Z定位精度	mm	≤0.005	≤0.005	≤0.006	≤0.008
补偿后X.Y.Z重复定位精度	mm	≤0.003	≤0.003	≤0.004	≤0.008
定位精度	s	≤5	≤6	≤8	≤10
重复定位精度	s	≤3	≤3	≤5	≤5
控制器		西门子S840D
空压规格	kg/mm²	0.5-0.7
占地面积	mm	2625X1960X2025	2230X4000X2800	3640X4500X3855	3000X5200X3800
机械重量	kg	约5000	约6000	约15000	约20000

标配附件		选配附件
气枪	锁刀座	水枪	铣车复合(TF320不支持)
ER刀柄	链板排屑机	接触式对刀仪	在线测量
防爆工作灯	水冷机	激光对刀仪	中心出水
工具箱(含内六角扳手、一/十字螺丝刀)	热交换器	广数25i
刀库	西门子S840D	华中848
